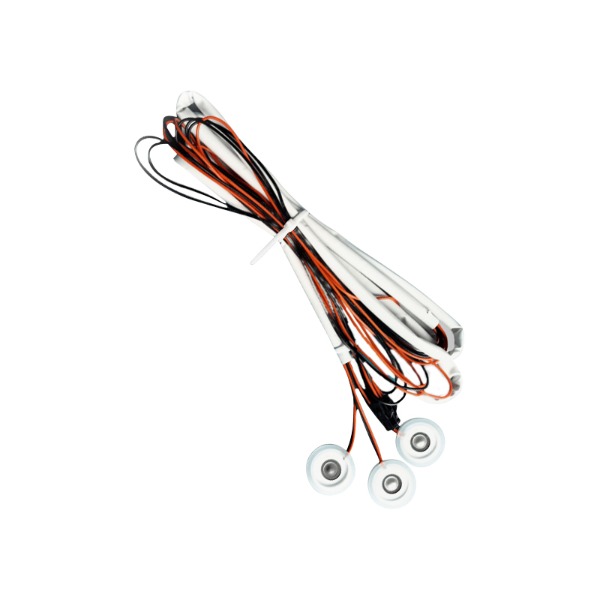

كل ما تحتاج لمعرفته حول الأقراص الخزفية الطبية الكهرضغطية

قرص سيراميكي كهرضغطي طبي يجب أن يحقق معامل اقتران كهروميكانيكي في وضع السُمك (kt) أعلى من 0.48 ومقاومة صوتية أقل من 35 MRayl ليكون مناسبًا للتصوير التشخيصي أو الموجات فوق الصوتية العلاجية. بدون هذه المعلمات، لا يمكن للقرص إنتاج الدقة المطلوبة أو اختراق الأنسجة بشكل آمن.

على عكس السيراميك الخزفي الصناعي أو الاستهلاكي، تتميز الأقراص الطبية بفقدان عازل يتم التحكم فيه بشكل صارم (tan δ < 0.02) ودرجة حرارة كوري أعلى من 300 درجة مئوية لضمان الاستقرار أثناء التعقيم والتشغيل لفترة طويلة.

خصائص المواد الحرجة للتطبيقات الطبية

عادةً ما يتم تصنيع الأقراص الخزفية الكهرضغطية الطبية من تركيبات تيتانات زركونات الرصاص المعدلة (PZT). يوضح الجدول أدناه نطاقات الخصائص الأساسية للاستخدامات الطبية الشائعة مثل التصوير بالموجات فوق الصوتية، وHIFU (الموجات فوق الصوتية المركزة عالية الكثافة)، وأجهزة استشعار التدفق.

• ثابت الشحنة الكهرضغطية (d33): 400–600 pC/N - يضمن الإزاحة الكافية للإثارة ذات الجهد المنخفض.
• السماحية النسبية (εr): 1200-1800 عند 1 كيلو هرتز - يطابق المعاوقة الكهربائية مع دوائر التشغيل الطبية.
• عامل الجودة الميكانيكية (Qm): 60-150 - يوازن الحساسية (منخفضة الجودة) مقابل خرج الطاقة (عالية الجودة) للتصوير أو العلاج.
• الكثافة (ρ): 7.5-7.8 جم/سم3 – يؤثر على المطابقة الصوتية مع الأنسجة البشرية.

على سبيل المثال، يتطلب القرص المستخدم في مسبار الموجات فوق الصوتية للقلب كيلو طن > 0.5 و اختلاف سمك أقل من ± 2 ميكرومتر عبر قطر القرص لتجنب تشويه المرحلة والتحف.

نسبة القطر إلى السُمك واختيار تردد الرنين

يتناسب تردد التشغيل للقرص الكهرضغطي الطبي عكسيا مع سمكه. بالنسبة للقرص ذي الوضع الشعاعي القياسي، يكون تردد وضع السُمك الأساسي f_t (بالميغاهرتز) ≈ N_t / السمك (مم) ، حيث N_t هو ثابت التردد (عادةً 1900-2100 هرتز·م للمواد من النوع PZT-5A).

نطاقات التردد الطبية الشائعة وأبعاد القرص المقابلة:

• 2-5 ميجاهرتز (تصوير البطن والتوليد): سمك 0.4-1.0 ملم، قطر عادة 10-25 ملم.
• 7.5-10 ميجا هرتز (الأوعية الدموية والأجزاء الصغيرة): سمك 0.2-0.28 ملم، قطر 6-12 ملم.
• 15-20 ميجاهرتز (تصوير العيون والجلد): سمك 0.1-0.13 ملم، قطر 3-6 ملم.

يؤدي اختيار نسبة غير صحيحة إلى أوضاع زائفة. يجب أن يمنع القرص الطبي الأوضاع الجانبية باستخدام نسبة التردد الشعاعي إلى السماكة <0.7 لتجنب التداخل مع رنين السمك الأساسي.

المطابقة الصوتية وتكامل طبقة الدعم

يتمتع القرص الخزفي العاري بمقاومة صوتية تصل إلى 34 مللي رايل تقريبًا، بينما تبلغ مقاومة الأنسجة البشرية الناعمة 1.5 مللي رايل تقريبًا. دون مطابقة الطبقات، ينعكس أكثر من 88% من طاقة الموجات فوق الصوتية في واجهة القرص والأنسجة، مما يجعل الجهاز غير فعال.

لذلك، لا يتم استخدام القرص الكهرضغطي الطبي بمفرده أبدًا. يتطلب:

• طبقة أو طبقتين متطابقتين (لكل منها مقاومة متوسطة، على سبيل المثال، 9-12 MRayl) لزيادة كفاءة النقل إلى ما يزيد عن 80%.
• طبقة دعم عالية التوهين (المقاومة الصوتية 15-25 MRayl، التوهين> 20 ديسيبل/سم/ميجاهرتز) لتخفيف الإشعاع الخلفي وتقصير مدة النبض.

على سبيل المثال، تؤدي إضافة طبقة مطابقة واحدة بسمك /4 عند التردد المركزي إلى تحسين عرض النطاق الترددي من 45% إلى 72% ، زيادة دقة الصورة بشكل مباشر.

الاستقطاب الكهربائي واستقرار الأداء في ظل الظروف الطبية

الأقراص الخزفية المصنعة ليست كهرضغطية حتى يتم قطبها. تتطلب الأقراص الطبية جهد استقطاب يبلغ 2-4 كيلو فولت/مم عند 100-150 درجة مئوية لمدة 15-30 دقيقة لتحقيق محاذاة المجال. يؤدي الاستقصاء غير المكتمل إلى انخفاض d33 بأكثر من 30% واستجابة تردد غير مستقرة.

بعد التلميع، تخضع الأقراص للشيخوخة الحرارية والتثبيت. تشمل معايير القبول الطبي ما يلي:

• انجراف السعة <3% بعد 500 ساعة عند 37 درجة مئوية (درجة حرارة الجسم) ورطوبة 90%.
• مقاومة العزل > 10 جيجا أوم عند 500 فولت تيار مستمر لمنع تسرب التيارات في مجسات ملامسة المريض.
• لا يوجد إزالة الاستقطاب أقل من 200 درجة مئوية للبقاء على قيد الحياة مع أكسيد الإيثيلين أو التعقيم بالأوتوكلاف (121 درجة مئوية).

فقدان العزل الكهربائي وتوليد الحرارة في أقراص العلاج

بالنسبة للتطبيقات الطبية ذات الموجة المستمرة أو دورة الخدمة العالية (على سبيل المثال، العلاج الطبيعي بالموجات فوق الصوتية، والقطع الجراحي)، يجب أن يبدد القرص الحرارة دون تغيير الرنين. المقياس الرئيسي هو عامل فقدان العزل الكهربائي (تان δ) . عند 1 ميجاهرتز و20 فولت/مم، تحافظ أقراص العلاج الطبي على اللون البني δ < 0.015، مما يحد من ارتفاع درجة الحرارة إلى أقل من 15 درجة مئوية عند خرج صوتي يبلغ 1 وات/سم².

إن القرص الذي تبلغ درجة tan δ فيه 0.03 (شائع في الأقراص الصناعية منخفضة التكلفة) سيولد حرارة مضاعفة، مما يؤدي إلى:

• انحراف التردد 0.5-1.2% لكل 10 درجات مئوية ارتفاع ، مما تسبب في التفجير من إلكترونيات القيادة.
• عدم تطابق التمدد الحراري مع طبقات الترابط، مما يؤدي إلى التصفيح بعد أقل من 50 دورة معالجة.

لذلك، تحدد أقراص العلاج الطبي الحد الأقصى لسرعة الاهتزاز < 0.5 م/ث RMS وتتضمن أجهزة استشعار لدرجة الحرارة مدمجة في مجموعة المسبار.

التوافق الحيوي ومتطلبات التغليف

القرص الخزفي الخام نفسه غير متوافق حيويًا بسبب محتوى الرصاص (يحتوي PZT النموذجي على 60-70% رصاص من حيث الوزن). ولذلك، فإن المعايير التنظيمية الطبية (IEC 60601-2-37، إرشادات إدارة الغذاء والدواء) تفرض التغليف. يجب أن يكون القرص محكم الغلق أو مطلي بمادة الباريلين-C (سمك 5-15 ميكرومتر) أو الإيبوكسي الطبي.

يتضمن التحقق من صحة التغليف ما يلي:

• اختبار السمية الخلوية ISO 10993-5: لا يوجد تحلل للخلايا حول القرص المغلف.
• تحليل الرصاص القابل للتسرب: أقل من 0.1 ميكروغرام/سم²/اليوم في سوائل الجسم المحاكية.

بدون التغليف المناسب، حتى فشل قرص واحد يمكن أن يؤدي إلى تجاوز تكاليف إعادة اعتماد المسبار 10.000 دولار لكل حادثة (الإيداع والاختبار التنظيمي).

اختبار الأداء قبل التكامل الطبي

يجب أن تجتاز كل دفعة من الأقراص الكهرضغطية الطبية اختبارات كهربائية وصوتية موحدة. معايير القبول/الرفض بناءً على IEEE 176-1987 وIEC 60483:

• حجم المعاوقة عند الرنين: ±10% من القيمة الاسمية.
• زاوية الطور عند الرنين: > 85 درجة (الوضع النقي).
• التسامح السعة: ±5% عند 1 كيلو هرتز، 25 درجة مئوية.
• اختلاف السماكة: ≥ ±3 ميكرومتر عبر سطح القرص للمصفوفات.

يمكن دمج القرص الذي يتجاوز هذه الحدود مباشرة في محول طاقة بالموجات فوق الصوتية الطبية أو أداة تطبيق العلاج دون مزيد من الضبط، مما يوفر ما بين 15 إلى 20 ساعة من المعايرة الهندسية لكل مسبار.
