ما الذي يجعل الميكروفيا الدقيقة بالليزر حاسمة في أداء شبكة البخاخة الضغطية؟

حيث تحدد دقة الثقب الصغير جودة الضباب

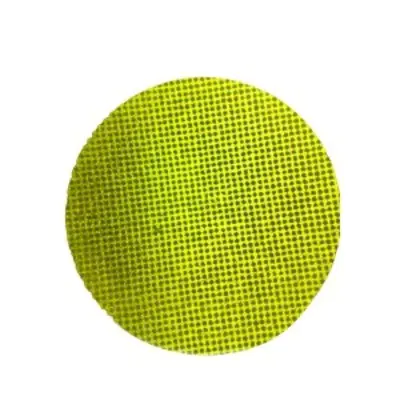

يقوم البخاخة الكهرضغطية بتحويل الطاقة الكهربائية إلى رذاذ ناعم عن طريق اهتزاز شبكة معدنية رفيعة بتردد عالٍ. تعتمد طبيعة الضباب بشكل كامل تقريبًا على هندسة الثقوب التي يمر عبرها السائل. عندما يقوم المهندسون بمراجعة تصميم شبكي جديد، فإنهم يتساءلون حقًا عن مدى دقة تشكيل كل ثقب صغير، ومدى تكراره باستمرار، وما إذا كان سيحافظ على حدوده عبر آلاف القطع. هذا هو السبب ميكروفيا ليزر دقيقة أصبحت طريقًا شائعًا لمصنعي البخاخات الطبية وأدوات التجميل وأجهزة الترطيب وأجهزة نشر الروائح.

يمكن أن تبدو اللوحتان الشبكيتان متطابقتين تحت مصباح مكتبي ولكنهما لا تزالان تنتجان نتائج مختلفة تمامًا. قد يولّد أحدهما سحابة كثيفة من القطرات الصغيرة، بينما ينتج الآخر قطرات أكبر تلتصق بالسطح وتقلل من الناتج. يؤثر قطر الثقب وعمق الثقب والاستدقاق والتباعد على كيفية دفع السائل عبر اللوحة وكيفية انفصال كل قطرة. تظهر الانحرافات الصغيرة في أي من هذه القيم على شكل كثافة ضباب غير متساوية، وتسخين غير متناسق داخل الجهاز، وشكاوى من المستخدمين الذين يلاحظون تغير الرذاذ من وحدة إلى أخرى.

ويعاني كل من الحفر الميكانيكي التقليدي والحفر الكيميائي على هذا النطاق. تتآكل لقم الثقب بسرعة عندما يقل قطرها عن بضع عشرات من الميكرومترات، كما أن النتوءات التي تتشكل أثناء الحفر يمكن أن تعيق مسار التدفق. يمكن أن يكون النقش موحدًا عبر اللوحة، ولكنه يوفر تحكمًا محدودًا في شكل كل ثقب على حدة. تتجنب المعالجة بالليزر الكثير من هذه الصعوبة لأنه يتم توصيل الطاقة دون اتصال جسدي، لذلك لا تنحني الرقائق الرقيقة تحت قوة القطع ويمكن تشكيل كل ثقب في تسلسل مخطط له.

الوجبات الجاهزة الرئيسية: تتبع جودة الضباب هندسة الثقب، ويجب التحكم في هذه الهندسة على مستوى الميكروميتر بدلاً من مستوى المليمتر الشائع في الآلات العامة.

كيف تشكل هندسة الثقب سلوك القطرات

الثقوب المستقيمة مقابل الثقوب المدببة

هناك نوعان من الملفات الشخصية يهيمنان على تصميم شبكة الرذاذ. تحافظ الفتحات المستقيمة على قطر ثابت من جانب السائل إلى جانب الرش. فهي سهلة النمذجة والفحص، وعندما يتم الإمساك بالقطر بإحكام فإنها تنتج حجم قطيرات يمكن التنبؤ به. تتسع الثقوب المدببة باتجاه جانب الرش لتشكل مخروطًا ضحلًا. يقلل الاستدقاق من المقاومة عند دخول السائل، ويمكن أن يساعد في إطلاق كل قطرة بشكل نظيف من المخرج، وهو ما يفضله العديد من المصممين للرذاذ الناعم المستمر.

يلخص الجدول أدناه المفاضلات التي تزنها الفرق الهندسية عادةً عند الاختيار بين الملفين الشخصيين.

لا يوجد ملف تعريف أفضل عالميًا. يعتمد الاختيار الصحيح على لزوجة السائل، ونطاق القطرات المستهدفة، وتردد محرك محول الطاقة. يجب أن تشير مراجعة التصميم إلى هذه المدخلات الثلاثة أولاً، لأنها تحدد ما إذا كان من الممكن حل المشكلة عن طريق القطر وحده أو أنها تحتاج إلى مواصفات كاملة للملف الجانبي مع الزاوية والتسامح.

مسار العملية من الصفائح المعدنية إلى الشبكة النهائية

يتم بناء مسار العملية الموثوق به من الخطوات التي تحمي كل منها الخطوة التالية. يمكن أن يؤدي تخطي مرحلة ما أو تغيير التسلسل إلى تغيير شكل الثقب النهائي حتى عندما تبدو إعدادات الليزر صحيحة على الورق. يتضمن المسار النموذجي للوحة الشبكية المشكلة بالليزر المراحل التالية.

1. إعداد احباط: قم بتسوية الصفائح المعدنية وتنظيفها، والتحقق من السُمك ضمن النطاق المتفق عليه، ووضع علامات على الحواف المرجعية للمحاذاة.
2. تركيب: قم بتثبيت الرقاقة على مرحلة مسطحة بحيث يتماشى نمط الثقب مع ميزات التثبيت للجزء النهائي.
3. تشكيل ثقب الليزر: قم بتشكيل كل ثقب بنبضات قصيرة بترتيب مسح يتم التحكم فيه، وضبط حجم البقعة والطاقة للهندسة المستهدفة.
4. تنظيف الحافة: قم بإزالة مادة إعادة التشكيل والنتوءات الدقيقة بخطوة لا تغير قطر الثقب.
5. التفتيش النهائي والتعبئة: قياس لوحات العينات وتسجيل النتائج وحماية الشبكة النهائية من الخدوش والتلوث.

ترتيب المسح يستحق اهتماما خاصا. إذا تحرك الليزر عبر اللوحة في اتجاه واحد دون انقطاع، فإن الحرارة تتراكم على جانب واحد ويمكن أن تنحرف الثقوب الموجودة في الحافة البعيدة عن الهدف. يؤدي تبديل اتجاه المسح وإدخال فترات تبريد قصيرة إلى توزيع الحمل الحراري بالتساوي، مما يحافظ على انتشار القطر بشكل ضيق عبر المنطقة النشطة بالكامل.

أهداف قابلة للقياس للثقوب، والتباعد، والتسطيح

يجب كتابة المواصفات حتى يتمكن المورد من قياسها على أرضية الإنتاج. عبارات مثل الدقة العالية لا تمنح فريق الشراء أي شيء للمقارنة. تسرد المواصفات العملية كل خاصية ونطاقها المستهدف والطريقة المستخدمة للتحقق منها.

تخطيط القياس مهم بقدر أهمية الهدف نفسه. يجب أن تغطي العينات مركز وحواف كل لوحة، لأن حرارة المعالجة يمكن أن تنتج تدرجات صغيرة عبر السطح. قد توافق الخطة التي تتحقق من منطقة واحدة فقط على الأجزاء التي تفشل في الخدمة لاحقًا.

وفي أحد الطيارين المجهولين، ظلت الثقوب التي تم قياسها في مركز اللوحة جيدة ضمن حدود التسامح، في حين انجرفت الثقوب القريبة من الحافة الخارجية بحوالي 2 ميكرومتر. أدى تغيير ترتيب المسح وإضافة فترات التبريد إلى إغلاق الفجوة في الدفعة التالية، وتطابقت قياسات الحافة مع المركز ضمن الحد المتفق عليه.

معلمات الليزر التي تتحكم في جودة الحافة

عرض النبض والتحكم في الطاقة

تحد النبضات القصيرة من انتشار الحرارة إلى المعدن المحيط، مما يقلل من طبقة إعادة التشكيل التي تتشكل حول كل ثقب. تعمل النبضات الأطول على إزالة المواد بشكل أسرع، ولكنها قد تترك حواف أكثر سمكًا مما يؤدي إلى تضييق مسار التدفق وتغيير سلوك القطرات. يجب أن تقوم الطاقة لكل نبضة بإزالة المواد بشكل نظيف دون إنشاء نطاق متأثر بالحرارة أوسع مما يسمح به التصميم.

بقعة التداخل واستراتيجية المسح

يحدد التداخل بين النبضات المتعاقبة مدى سلاسة تشكيل جدار كل ثقب. يؤدي التداخل القليل جدًا إلى ترك مظهر جانبي متعرج، في حين أن التداخل المفرط يهدر الوقت ويضيف الحرارة. تستخدم العديد من الفرق إستراتيجية قصيرة متعددة التمريرات: تمريرة خشنة تشكل الحفرة، وتمريرة نهائية بطاقة أقل تعمل على تحسين الجدار وإزالة مادة الحافة المتبقية.

المساعدة في إزالة الغاز والحطام

يقوم الغاز المساعد بإزالة الحطام المنصهر من الحفرة أثناء التكوين. اتجاهه وضغطه ونظافته كلها تؤثر على النتيجة.

• يجب أن يدفع تدفق الغاز الحطام بعيدًا عن جانب الخروج حتى لا تستقر الجسيمات مرة أخرى داخل الحفرة.
• يجب أن يكون الضغط متوازنًا، لأن القوة المفرطة يمكن أن تهتز رقاقة رقيقة وتغير النمط.
• يعمل الترشيح على إبقاء الجزيئات المعاد ترسيبها بعيدًا عن المنطقة المستهدفة التالية أثناء فترات الإنتاج الطويلة.

نادرًا ما يتم إصلاح جودة الحافة بواسطة معلمة واحدة. إنها النتيجة المجمعة لطاقة النبض والتداخل وترتيب المسح وتدفق الغاز.

العيوب الشائعة وكيفية اكتشافها مبكرًا

تعود معظم العيوب في الشبكات المشكلة بالليزر إلى عدد قليل من الأسباب. يؤدي التعرف على الأعراض مبكرًا إلى تسهيل تصحيح العملية قبل أن تتأثر الدفعة الكاملة.

• الثقوب المسدودة جزئيًا: عادة ما يكون سببها إعادة إيداع الحطام. يكشف أخذ عينات الضوء المنقولة عن المشكلة بسرعة.
• الانجراف تفتق: غالبًا ما يحدث بسبب تحول التركيز بعد فترات طويلة. التحقق من التركيز على فترات زمنية محددة يحافظ على استقرار الوضع.
• نتوءات جانب الخروج: يرتبط عادةً بانخفاض تدفق الغاز أو التركيبات البالية. يؤكد فحص المقطع العرضي السبب.
• القطر المنتشر عبر اللوحة: عادة بسبب الانجراف الحراري. أخذ العينات في المركز والحواف يحدد الاتجاه.

مثال حقيقي يوضح كيف تؤتي هذه الشيكات ثمارها. أفاد أحد المشترين ذات مرة أن حوالي 18 لوحة من كل 1000 لوحة فشلت في اختبار التدفق. أشار تحليل السبب الجذري إلى أن فوهة الغاز قد تحركت قليلاً أثناء تغيير التركيب. أضاف المورد فحصًا للمحاذاة في بداية كل نوبة، وفي غضون أسبوعين انخفض معدل الفشل إلى أقل من لوحتين من كل 1000.

طرق التحقق التي تبني ثقة المشتري

المجهر الضوئي والإلكتروني

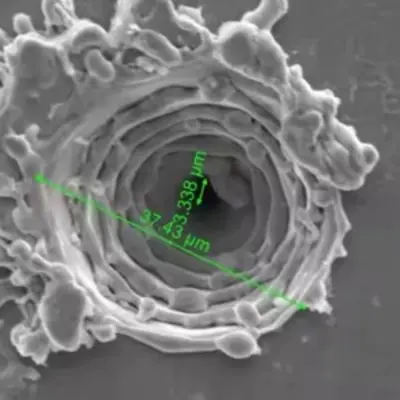

المجهر الضوئي سريع بما يكفي لأخذ العينات الروتينية ويعمل بشكل جيد لفحص القطر ودرجة الصوت. يوفر المجهر الإلكتروني تكبيرًا أعلى بكثير ويكشف عن بنية الجدار وطبقات إعادة التشكيل والشقوق الصغيرة التي يمكن أن تفوتها الطرق البصرية. تستخدم الخطة المتوازنة الفحوصات البصرية للإنتاج اليومي والتصوير الإلكتروني لتحليل التأهيل والفشل.

اختبار التدفق الوظيفي والرذاذ

تثبت بيانات الأبعاد أن الثقوب ذات الحجم الصحيح، ولكنها لا تثبت أن الشبكة ستعمل. يقيس الاختبار الوظيفي معدل التدفق ونمط الرش وتوزيع القطرات في تجهيزات تحاكي الجهاز النهائي. توضح مقارنة هذه النتائج مع تقرير الأبعاد ما إذا كانت المواصفات تلتقط الخصائص المهمة قيد الاستخدام.

يثبت تقرير الأبعاد أن الثقوب بالحجم الصحيح، بينما يثبت اختبار الرش أن الشبكة تعمل.

اختيار المواد الشبكية للتفتيت الموثوق

يشكل اختيار المواد سلوك الليزر وأداء الشبكة على المدى الطويل. تستجيب كل عائلة معدنية بشكل مختلف للحرارة ولها ملف تعريف خاص بها للتآكل.

الفولاذ الأوستنيتي المقاوم للصدأ يوفر مقاومة جيدة للتآكل وسلوكًا ميكانيكيًا مستقرًا، مما يجعله خيارًا شائعًا للأجهزة التي تتصل بالحلول المعتمدة على الماء. إنها تشكل جدرانًا نظيفة ولكنها تتطلب تحكمًا دقيقًا في الحرارة للحد من طبقات إعادة الصياغة.

سبائك أساسها النيكل توفير مقاومة قوية للتعب في ظل الاهتزاز المستمر. إنها تناسب التطبيقات الصعبة حيث يجب أن تحافظ اللوحة على شكلها على مدى فترة خدمة طويلة، على الرغم من أن التكلفة أعلى ونوافذ المعالجة أضيق.

رقائق مغلفة أضف طبقة سطحية للتوافق الكيميائي أو التحكم في الترطيب. يجب أن يتحمل الطلاء المعالجة بالليزر دون أن يتشقق، لذلك يجب أن يتم تأهيل نوع الطلاء ومعلمات الليزر معًا.

سمك الرقائق هو قرار رئيسي آخر. تخترق الرقائق الرقيقة بشكل أكثر نظافة ولكنها تتشوه بسهولة أكبر أثناء المناولة والتثبيت. تحافظ الرقائق السميكة على شكلها ولكنها تتطلب أوقات دورة أطول وتحكمًا أكثر إحكامًا. عادةً ما تكون مطابقة السُمك مع شكل الثقب المستهدف هي الطريقة الأكثر فعالية لموازنة العائد مع وقت الدورة.

قائمة مراجعة المصادر للمشترين

من الأسهل الحكم على القدرة الفنية عندما يعرف المشتري الأسئلة التي يجب طرحها. تساعد القائمة المرجعية أدناه فرق الشراء والهندسة على مقارنة الموردين بناءً على الأدلة بدلاً من مطالبات الكتيبات.

1. تأكيد الحد الأدنى لحجم الثقب الذي يمكن تحقيقه باستخدام قطع العينة، وليس فقط الأرقام المنشورة.
2. اطلب تقرير قياس يوضح توزيع القطر الفعلي عبر اللوحة.
3. اسأل عن كيفية مراقبة التركيز وتدفق الغاز ومحاذاة التركيبات أثناء الإنتاج.
4. مراجعة مسار العملية، وخاصة تنظيف الحواف والفحص النهائي.
5. الموافقة على خطة أخذ العينات ومعايير القبول كتابيًا قبل الطلب الأول.
6. ابدأ بدفعة تجريبية قبل الانتقال إلى الكميات المجمعة.

عادة ما يقوم الموردون الذين يشرحون كل نقطة من هذه النقاط بعبارات واضحة بإجراء عملية أكثر انضباطًا. للحصول على نظرة عامة فنية على نفس العملية، قم بمراجعة ما يتعلق بها ميكروفيا ليزر لشبكة الرذاذ الصفحة التي تصف نطاق العمل وكيفية قياسه.

الأسئلة المتداولة

Q1: ما هي أحجام الفتحات العملية لشبكة الرذاذ؟

تستخدم العديد من تصميمات الرذاذ ثقوبًا يتراوح حجمها بين 2 و30 ميكرومترًا. يعتمد الخيار الأفضل على السائل، ونطاق القطرات المطلوب، وتردد محول الطاقة، لذلك يجب تأكيد الهدف بعينة قبل تجميد التصميم.

س2: كيف يمكن مقارنة المعالجة بالليزر بالحفر الكيميائي للرقائق الرقيقة؟

يوفر النقش تجانسًا جيدًا عبر اللوحة ولكن تحكمًا محدودًا في ملفات تعريف الثقب الفردية. تشكل المعالجة بالليزر كل ثقب في تسلسل مخطط مع جودة محددة للتفتق والحافة، وهو أمر مهم عندما يكون المظهر الجانبي نفسه جزءًا من المواصفات.

س3: كيف يمكن التحقق من هندسة الثقب دون تدمير العينة؟

الفحص المجهري البصري وأخذ عينات الضوء المنقولة يتحقق من القطر، ودرجة الصوت، والانسداد دون قطع الجزء. بالنسبة للهيكل المستدق والجدار، يمكن تقسيم قطعة شاهد تمت معالجتها بنفس المعلمات بينما تظل أجزاء الإنتاج سليمة.

س 4: ما هي المعلومات التي يجب أن يتضمنها طلب عرض الأسعار؟

قم بتضمين مادة الرقائق وسمكها، ورسم تخطيط الثقب، ونطاق القطر المستهدف، ونوع الملف الشخصي، وحجم المنطقة النشطة، وتوقعات أخذ العينات، والكميات المتوقعة للطلبات التجريبية والسائبة. تعمل المدخلات الواضحة على تقليل دورات المراجعة وتجعل عرض الأسعار أكثر دقة.

س5: لماذا تستغرق الدفعة الأولى أحيانًا وقتًا أطول؟

تتضمن الدفعة الأولى عادةً ضبط المعلمات والتحقق من التركيبات ومعايرة الفحص. بمجرد استقرار العملية، تتحرك الدفعات اللاحقة بشكل أسرع، ولهذا السبب يتعامل العديد من المشترين مع التشغيل التجريبي كخطوة تأهيل.

تحويل المواصفات إلى مخرج ضباب مستقر

يبدأ إخراج الضباب المستقر قبل فترة طويلة من تجميع الجهاز. يبدأ الأمر بهندسة ثقب محددة بوضوح، ومسار عملية يحمي كل مرحلة، وطرق قياس تعكس كيفية استخدام الشبكة فعليًا. عندما تصطف هذه العناصر، تقوم اللوحة بتوصيل نفس الرذاذ من الوحدة الأولى إلى الأخيرة.

بالنسبة للفرق التي تخطط لتصميم رذاذ جديد، فإن الخطوة التالية الأكثر فائدة هي المواصفات المكتوبة وتشغيل العينة. اعمل من خلال ملف تعريف الثقب والمواد وخطة التحقق معًا واستخدم معالجة الفتحات الدقيقة مرجع لمقارنة حدود العملية قبل تحديد الأهداف النهائية.
